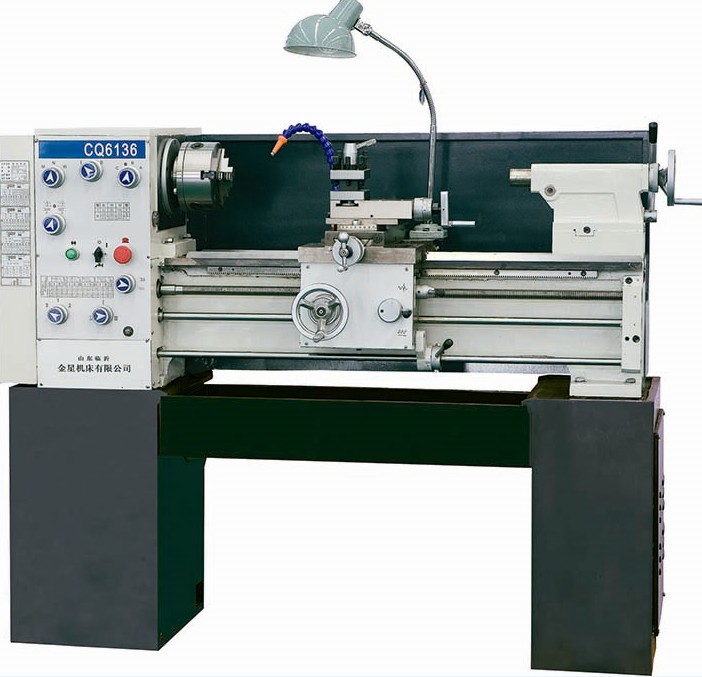

CQ6136卧式车床

CQ6136卧式车床整体布局紧凑、合理，结构设计先进、变速机构采用集中传动方式，齿轮变速操作灵活，维修方便;主轴通孔直径大，设有急停按钮和保险机构，机床安全可靠，床身采用高强度铸铁，导轨表面淬火后精磨、经久耐用；机床噪音低。

CQ6136卧式车床

CQ6136卧式车床能完成内外圆柱面、圆锥面和其他回转面及端面，能够加工公制、英制、径节、模数螺纹，也能钻孔、铰孔、拉油槽等，广泛适用于机械、电子、仪器、仪表、轻工医疗等行业单件或批量生产，也可用于家庭工具使用。

CQ6136卧式车床整体布局紧凑、合理，结构设计先进、变速机构采用集中传动方式，操作灵活，维修方便;主轴通孔直径大，设有急停按钮和保险机构，机床安全可靠;床身采用高强度铸铁，导轨表面淬火后精磨、经久耐用；机床噪音低，宜人性好。

突出优势

1、主电机与皮带轮：

主电机位于床身后的左后部，固定在床身的后侧面上，电机轴上装有皮带轮，经皮带输出动力，皮带的松紧由两个螺母来调整节，皮带轮上装有电磁刹车装置。

2、床头箱：

主电机的旋转，经三角皮带、皮带轮传入床头箱的变速机构，然后由主轴输出九级速度，使机床可以在不同转速下工作，变速机构的原理见传动系统图。

3、走刀箱：

通过选用交换齿轮和变换操作手柄，可以改变走刀箱内的传动比，从而得到不同的进给速度。

本机床的基本润滑方式为溅油润滑，在床头箱、走刀箱、溜板箱内设有油池。通过浸入油中的工件转动，将润滑油溅起，送到需要润滑的各部位，其余手动加油部件，应按润滑图表所示位置、时间、油位等进行加油，新机床使用后，应换新油一次。蜗轮、蜗杆副润滑采用压注锂基润滑脂方式进行，压注油杯设在溜板箱底部，每3~4月压注一次。

卧式车床产品优势

卧式车床技术参数

参数	CQ6136
床身上最大回转直径	360mm
工作台最大回转直径	220mm
两顶尖距离	750mm
主轴转速范围/级数	60-2000r/min/8
主轴通孔直径	38mm
主轴孔锥度	MT5
卡盘规格	KZ11-160
纵向行程	630mm
横向行程	160mm
尾座套筒锥度	MT3
车刀规格	20/20mm
小刀架行程	70mm
纵向进刀量/级数	0.03-0.42mm/r/9
横向进刀量/级数	0.011-0.052mm/r/9
公制螺纹/级数	0.25-9 mm /27
英制螺纹/级数	72-4T.P.I/33
径节螺距/级数	8-144D.P./30
模数螺距级数	0.25-3.5M.P./25
电压/电机功率	380V/1.5kw
净重/毛重	600/710kg
主机外形尺寸	1580x680x1200mm
